O distribuidor S3 da Warmup permite a regulação de um máximo de doze circuitos de aquecimento com uma unidade de mistura opcional para controle adicional da temperatura da água.

Distribuidores

Distribuidores

Distribuidores

O distribuidor S3 da Warmup permite a regulação de um máximo de doze circuitos de aquecimento com uma unidade de mistura opcional para controle adicional da temperatura da água.

piso radiante hidráulico

Distribuidor em aço inoxidável

Com uma ventilação de ¾” em cada barra do distribuidor, o fluxo da água e a remoção de ar dos sistemas durante o funcionamento é simples. Cada barra é equipada com um termomanómetro, tornando o teste de pressão rápido e confiável, com reguladores do fluxo Taconova de 0-5 l/min, proporcionando um equilibrio preciso, confiável e eficiente do sistema.

distribuidor warmup para piso radiante hidráulico

As conexões Eurocone de ¾” do distribuidor permitem o uso de conectores de tubos Warmup de 16x2mm e 12x2mm, bem como conectores standard, facilitando a atualização de um sistema antigo com o avançado distribuidor S3 e controlos SMART ™ da Warmup.

distribuidor warmup para piso radiante hidráulico
garantia de 10 anos

Garantia

O distribuidor S3 da Warmup foi projetado para instalação fácil e anos de utilização sem problemas. Cada barra do distribuidor foi forjada a partir de uma peça única de aço inoxidável e equipada com componentes de alta qualidade. O distribuidor pretende ser líder de mercado que é suportado pela garantia de 10 anos da Warmup.

garantia de 10 anos

Benefícios

N

Desempenho confiável

Testes rigorosos realizados na fase de fabrico garantem que o sistema seja confiável e funcione como exigido

N

Construído em peça única

Os distribuidores de aço inoxidável austenítico Tipo 304 soldados a laser terão um bom desempenho e boa aparência durante muitos anos

N

Variedade no nº de circuitos

Disponível em 2-12 circuitos para atender às suas necessidades

N

Reguladores do fluxo Taconova

Incorpora o desempenho preciso e comprovado da tecnologia dos reguladores do fluxo apenas disponível na Taconova

N

Sem extras a preços elevados

O distribuidor S3 está totalmente equipado, tornando o funcionamento fácil e eficiente

N

Amortecimento acústico

Os suportes do distribuidor vêm com inserções acústicas para manter o ruído operacional a um nível mínimo

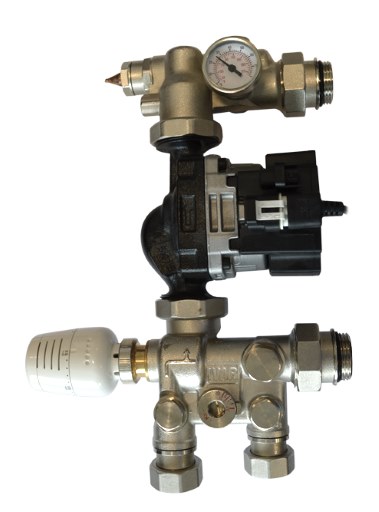

Misturador do Distribuidor S3

O Misturador S3 do Warmup é adicionado ao distribuidor sempre que a regulação da temperatura da água local ou a separação hidráulica do circuito primário sejam necessárias.

A temperatura do sistema pode ser limitada a qualquer valor entre 20°C e 60°C, permitindo que o betão seja operacional a 25°C de acordo com os Padrões Ingleses e ajustado para a temperatura mais eficiente a partir daí, com um dispositivo inviolável garantindo que continue a operar de forma eficiente.

unidade de mistura para distribuidores warmup

O misturador exclusivo está desenhado para complementar todas as fontes de calor, não apenas as caldeiras de condensação a gás, incluindo as bombas de calor, as térmicas a biomassa e as térmicas solares. Sem a inclusão do Misturador da Warmup, a água sobreaquecida, devido a ciclos de esterilização ou a picos de ganho solar, poderia passar para o pavimento, causando danos.

unidade de mistura para distribuidores warmup

Benefícios do Misturador

N

Mistura de 3 vias

O misturador exclusivo fornece controlo total de mistura de 3 vias, tornando-o compatível com todas as fontes de calor

N

Desvios ajustáveis

Com desvios integrais do circuito primário e secundário, o misturador facilita o processo sem a necessidade de comprar extras dispendiosos

N

Circulador Grundfos UPM3

Quando configurado para operar no seu modo de pressão constante, este circulador de 70kPa torna a configuração dos reguladores do fluxo simples, com taxas de fluxo permanecendo constantes, qualquer que seja a carga do distribuidor

N

Construção robusta

A construção em bronze com revestimento em níquel é robusta e resistente à corrosão, complementando a estética do distribuidor S3 da Warmup

N

Isolamento do circulador

A válvula isoladora localizada acima do circulador evita que a água se desvie dos circuitos durante o enchimento e permite que o circulador seja facilmente substituído quando necessário

N

Operação de baixo ruído

O design avançado dos misturadores minimiza tanto o ruído mecânico como o hidráulico

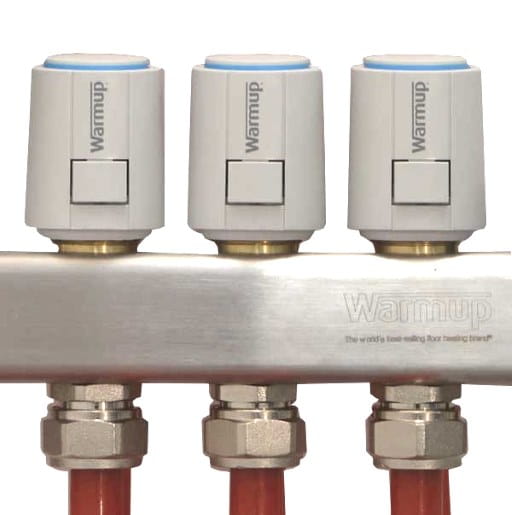

Atuador do distribuidor S3

Os atuadores WHS-M-S3-ACT230 são utilizados em combinação com os distribuidores S3 do Warmup para controlar as válvulas do circuito. Enquanto estiver operacional, o atuador consome menos de 1W de potência, tornando-o o atuador mais eficiente na sua classe.

cabeça eletrotérmica

Os atuadores são fornecidos “destravados” para que possam ser facilmente montados e operados. Nesta condição, o disco indicador está apenas ligeiramente levantado, sem azul visível.
Após completar o seu primeiro ciclo completo de energia máxima, o atuador mantém a válvula fechada e só a abre quando a energia é fornecida com base na solicitaçao de aquecimento.

Para o controlo do distribuidor multi-zona, os atuadores S3 da Warmup são adicionados a cada circuito. Utilizando menos de 1W enquanto ativos, estes atuadores de 5ª geração são resistentes à água (classe de proteção IP54), extremamente confiáveis e ecologicamente corretos.

cabeça eletrotérmica

Os atuadores são fornecidos “destrancados” para facilitar a montagem. Durante o funcionamento, o indicador de 360 ° mostra a posição atual da válvula, desde a sua posiçao de normalmente fechada até à sua posição de totalmente aberta. Fornecendo uma força de atuação de 100N na válvula, evita qualquer fluxo não intencional através da válvula durante a operação ou teste de pressão.

Benefícios do Atuador

N

Indicador de estado de 360°

O disco azul na parte superior do atuador fornece visibilidade em qualquer ângulo e indicação tátil em locais difíceis de ver

N

Montagem fácil

Com uma argola de montagem e atuador separados, é fácil de aparafusar a argola imediatamente antes de colocar o atuador.

N

Energia eficiente

Com apenas 1W de potência operacional, este atuador de 5ª geração é extremamente eficiente em termos de energia

Válvulas isoladoras do Distribuidor S3

O kit WHS-M-S3-VALVES permite que o distribuidor do seu sistema de piso radiante seja facilmente isolado do circuito primário. O kit foi especificado para encaixar na série de distribuidores WHS-M-S3-XX quando equipado com ou sem o misturador WHS-MS3-MIX. Com o WHS-M-S3-VALVES isolado, o distribuidor pode ser enchido, drenado, testado relativamente à pressão, etc., sem afetar o circuito primário.

Válvulas de isolamento do Distribuidor S3

Cada uma das válvulas é fornecida em três peças para facilidade de uso e versatilidade. A conexão de 1” é aparafusada ao distribuidor ou misturador, permitindo que as alças vermelha ou azul da válvula sejam orientadas corretamente e o adaptador opcional de 22mm permite que as válvulas se conectem a unidades primárias tanto macho de 1” como de 22mm.

Válvulas de isolamento do Distribuidor S3

Benefícios das Válvulas isoladoras

N

Versatilidade

Conecta o distribuidor a fontes primárias de cobre e plástico tanto macho de 1” como de 22mm

N

Montagem fácil

Uma conexão de compressão de 1″ permite que as válvulas sejam corretamente orientadas

N

Codificação por cores

As alças vermelha e azul da válvula permitem fácil indicação do fluxo
